SBDGDT-01X電力拖動實訓平臺
一、電力拖動實訓設備概述
電力拖動實訓平臺、電力拖動實訓設備根據國家新《職業標準》及勞動部頒發的"電工技術等級證"和"電工實操證"等培訓、鑒定內容要求，以電工國家職業資格高級工、技師、高級技師考核內容為基礎研發而成。同時該套設備遵循了培訓、鑒定、競賽相結合的原則，適用于各類職業學校、技工學校、中專學校、勞動培訓及技能鑒定等單位的教學培訓、實操考核、技能鑒定使用，也適用于機電類職業技能競賽。

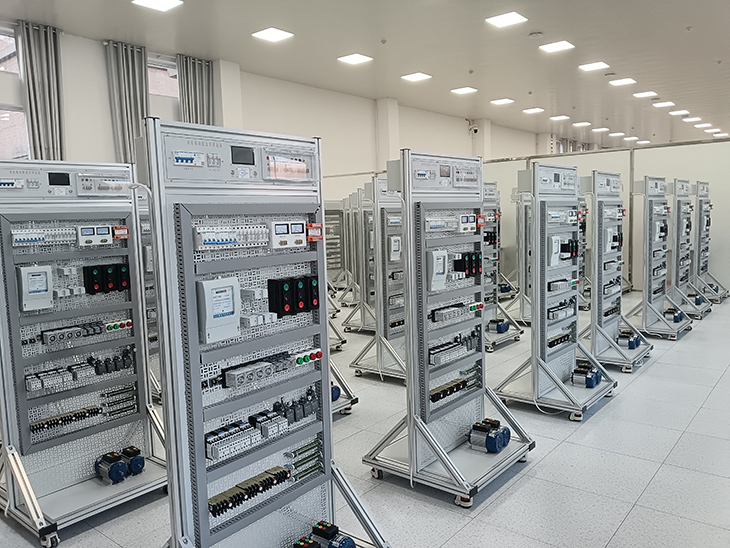

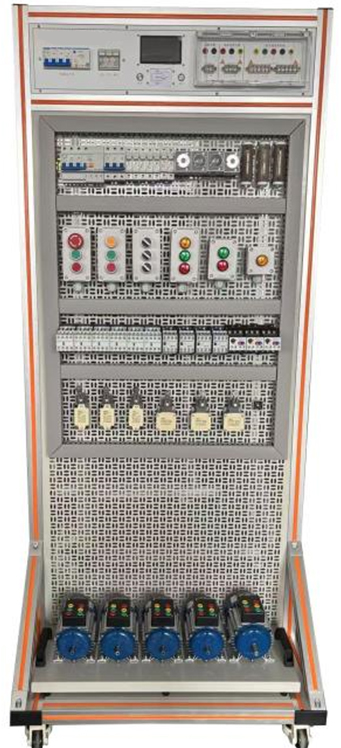

參考圖以實物為準
二、電力拖動實訓設備功能與結構
該套設備采用萬能網孔板開放式設計，自由組合的思路，設備配套電力拖動實訓套件箱，學員根據實訓項目的要求，選取器件、組合成相應的實訓電路，完成電力拖動線路安裝、接線、調試及工藝整理，滿足實訓教學、鑒定培訓及職業競賽的需要。
三、電力拖動實訓設備配置清單
序號 | 配置名稱 | 規格型號 | 單位 | 數量 | 備注 |
1 | 主體平臺 |
| 套 | 1 |
|
2 | 電力拖動掛板 |
| 套 | 1 |
|
3 | 電動機組 |
| 套 | 1 |
|
4 | 電力拖動實訓套件箱 |
| 套 | 1 | 見附件1 |
四、電力拖動實訓設備配置詳細參數
序號 | 設備名稱 | 詳細參數 |
1 | 電力拖動掛板 | 1. 功能：采用萬能網孔板開放式設計，自由組合的思路，平臺配套電力拖動實訓套件箱，學員根據實訓項目的要求，選取器件、組合成相應的實訓電路，完成電力拖動線路安裝、接線、調試及工藝整理實訓； 2. 尺寸：W718*D40*H1650mm（不含器件） 結構：掛板采用二橫二豎通用網孔設計，2.0mm厚Q235冷軋鋼板折彎焊接而成，表面靜電噴塑處理。 |
2 | 電動機組 | 1. 功能：底板采用Q235冷扎鋼板折彎后焊接而成，表面靜電噴塑處理，底板安裝有三相異步電動機及雙速電動機，電動機引線采用高絕緣性安全型接線柱引出，以便于學員接線。裝有兩個黑色鑄鋁拉手，方便搬運。在設備中作為電路負載模塊使用。 2. 尺寸：W600*D260*H165mm（含器件） 3. 三相異步電動機 4臺 a)電壓： 380V±10% b)電流：0.7A c)頻率：50HZ d)功率：370W e)接法：Y/△ f)轉速：1400r/min 4.雙速電機 1臺 a）電壓： 380V±10% b）電流：0.3A/0.45A c）頻率：50HZ d）功率：120/180W e）接法：△/Y Y f）轉速：700/1400r/min |
3 | 實訓項目 | 一、實訓內容 1.接觸器點動正轉控制電路安裝與調試 2.接觸器自鎖正轉控制線路安裝與調試 3.具有過載保護的接觸器正轉控制線路安裝與調試 4.點動與連續混合正轉控制線路安裝與調試 5.兩地正轉控制電路安裝與調試 6.一個按鈕啟動、停止控制電路安裝與調試 7.接觸器聯鎖正、反轉控制線路安裝與調試 8.接觸器雙重聯鎖正、反轉控制線路安裝與調試 9.位置控制線路安裝與調試 10.自動循環控制線路安裝與調試 11.接觸器聯鎖的自動往返控制電路安裝與調試 12.順序啟動逆序停止控制電路安裝與調試 13.按鈕、接觸器控制Y-△降壓啟動電路安裝與調試 14.按鈕、接觸器控制雙速電動機電路安裝與調試 15.帶有點動的自動往返控制電路安裝與調試 16.雙速電機（從低速到高速）自動控制電路安裝與調試 17.電葫蘆電氣控制電路安裝與調試 18.小車自動往返、延時停止控制電路安裝與調試 19.點動、連續、停止延時自動往返控制電路安裝與調試 20.CA6140型車床控制電路安裝與調試 |
附件1:電力拖動實訓套件箱 |
序號 | 配置名稱 | 規格型號 | 單位 | 數量 |
1 | 塑殼漏電斷路器 | IC65N4PC16A+VEA 30mA | 只 | 1 |
2 | 小型斷路器 | IC65N 3P C16A | 只 | 1 |
3 | 小型斷路器 | IC65N 2P C10A | 只 | 1 |
4 | 交流接觸器 | LC1-N2510 220V | 只 | 5 |
5 | 輔助觸頭 | LADN22C | 只 | 5 |
6 | 中間繼電器 | RH4B-UL AC220V | 只 | 5 |
7 | 中間繼電器底座 | SH4B-05B | 只 | 5 |
8 | 熔斷器 | RT28-32 6A 380V | 只 | 10 |
9 | 熔斷器 | RT28-32 16A 380V | 只 | 10 |
10 | 時間繼電器 | JSZ3A-B 220V | 只 | 5 |
11 | 時間繼電器底座 | PF083A-E | 只 | 5 |
12 | 熱過載繼電器 | NR4-63F 1.6-2.5A | 只 | 4 |
13 | 行程開關 | YBLX-K3/20ST 380V | 只 | 3 |
14 | 行程開關 | YBLX-K1/211AC380V | 只 | 3 |
15 | 自復位按鈕 | YW1B-M1E10R(紅) | 只 | 5 |
16 | 自復位按鈕 | YW1B-M1E10G(綠) | 只 | 5 |
17 | 自復位按鈕 | YW1B-M1E10Y(黃) | 只 | 5 |
18 | 按鈕盒 | φ22mm-4孔 | 只 | 3 |
19 | 數字萬用表 | UT39E+ | 只 | 1 |
20 | 電工常用接線工具 | 28件套03760 | 套 | 1 |
21 | 鍍鋅螺栓 | M4×25mm | 顆 | 100 |
22 | 鍍鋅螺母 | M4 | 顆 | 100 |
23 | 鍍鋅平墊片 | M4 | 顆 | 200 |
24 | 鍍鋅彈簧墊片 | M4 | 顆 | 100 |
25 | 電氣制圖繪圖工具 |
| 套 | 1 |
26 | 塑料收納箱 | 61*43*34cm | 個 | 1 |
27 | 尼龍扎帶（黑色） | 3*200mm（每袋100支） | 袋 | 1 |
28 | 塑料理線槽（灰色） | 45mm*45mm（每根2米） | 根 | 5 |
29 | KUKA-35mm安裝導軌 | SDR-1200（每根1米） | 根 | 6 |
30 | 導軌安裝信號指示燈 | ND9紅色AC220V | 只 | 1 |
31 | 導軌安裝信號指示燈 | ND9綠色AC220V | 只 | 1 |
32 | 導軌安裝信號指示燈 | ND9黃色AC220V | 只 | 1 |
33 | 導軌式三擋自鎖轉換開關 | YMW42-20/3 | 只 | 1 |
34 | 高精度阻燃銅芯軟線 | BVR2.5mm2黃色 | 盤 | 1 |
35 | 高精度阻燃銅芯軟線 | BVR2.5mm2綠色 | 盤 | 1 |
36 | 高精度阻燃銅芯軟線 | BVR2.5mm2紅色 | 盤 | 1 |
37 | 高精度阻燃銅芯軟線 | BVR1.5mm2藍色 | 盤 | 1 |
38 | 高精度阻燃銅芯軟線 | BVR1.5mm2黑色 | 盤 | 2 |
39 | 高精度阻燃銅芯軟線 | BVR1.5mm2黃綠雙色 | 盤 | 1 |
40 | 常開輔助觸點 | YW-E10 | 只 | 1 |
41 | 常閉輔助觸點 | YW-E01 | 只 | 1 |
42 | 熔斷器底座 | RT28N-32X 500V 3P | 只 | 1 |
43 | 熔斷器底座 | RT28N-32X 500V 2P | 只 | 1 |
44 | 時間繼電器 | JSZ3C-B 220V | 只 | 2 |
45 | 急停按鈕 | YW1B-V4E11R | 只 | 1 |
46 | 接線端子 | TBR-10 | 只 | 50 |
47 | 接線端子固定件 | TBR-F | 只 | 50 |
48 | 零地排端子 | 10孔地排2*15 | 根 | 1 |
49 | 低壓絕緣子 | SM-25/M6 | 個 | 2 |
