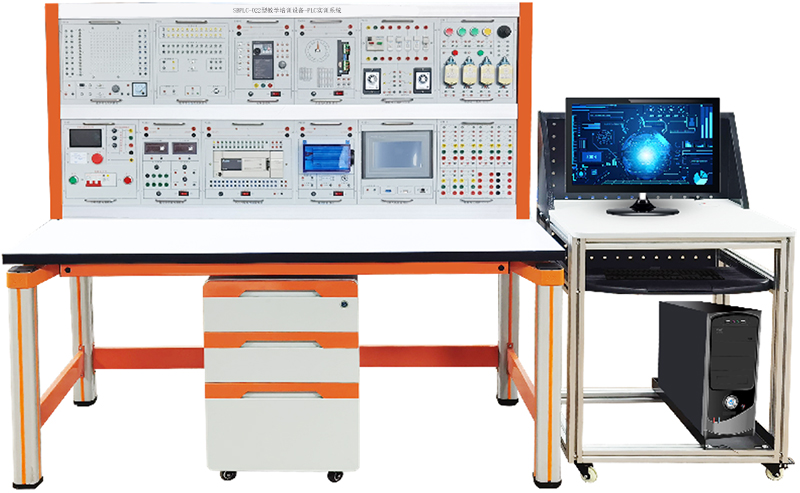

SBPLC-022型教學培訓設備-PLC實訓系統
一、產品概述
PLC實訓系統，適合職業院校、技工院校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、電子電器應用與維修等專業和非機電類專業的《可編程控制器技術》、《電氣及PLC控制技術》、《PLC及其應用》、《變頻調速技術》、《現場總線控制技術》課程的教學與技能實訓。適配機電一體化、工業自動化、電氣控制等專業的實訓教學，高等院校：自動化、測控技術與儀器等工科專業的實踐課程、實驗教學， 制造業（如汽車、電子、機械加工）：技術人員的PLC編程、設備運維技能培訓，自動化系統集成商：員工的PLC應用開發、項目調試能力提升，職業技能培訓機構：開展PLC專項技能培訓，職業技能鑒定中心：作為PLC操作、編程類技能等級考核的實操設備。
二、特點
1、電氣控制線路元器件都裝在模塊上，并由安全插座引出接線端子，只需要使用插拔式安全導線連接實驗，為了降低器件損壞和學生安全，設計原則是高低壓分別用不能互插的安全插座進行布局，操作方便、更換便捷、易擴展功能或開發新的實訓項目。
2、操作臺只需三相四線的交流電源即可投入使用，占地面積小、節約實訓用房、減少基建投資、經濟效益顯著。
三、技術參數
1）輸入電源：380V±10％ 50Hz；
2）容量：<1000VA；
3）工作環境：溫度-10℃～+40℃ 相對濕度＜85％（25℃） 海拔＜4000m；
4）外形尺寸：長×寬×高140cm×70cm×158cm+電腦桌63cm×50cm×110cm；
5）安全保護措施：具有接地保護、漏電過載過流保護功能及智慧用電安全控制系統。
四、設備組成要求：
本實訓臺由實訓掛件、實訓桌、實訓儲物柜三大部分組成。
1、實訓桌：采用四個工業鋁型材立柱為支撐，立柱端部可安裝調節腳，方便高度調節，主體結構通過左、右各2個C字形鋁壓成型構件聯接，臺面高度約750mm，桌面板下設支撐框架，截面尺寸為40×20mm，承受力不少于300kg。立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70×70mm，四面帶槽，槽寬約8mm，端部配套塑料堵頭，槽內適用工業鋁型材通配螺母及配件。C字形鋁壓成型構件為左、右對稱件，采用壓鑄成型工藝，經機加工、拋丸、噴砂，表面橘紅靜電噴涂工藝。桌面采用25mm麻灰色高密度層壓板封邊特制，有效提高絕緣等級；實驗桌底部裝有至少4個導向輪，方便實訓臺架移動；
2、實訓儲物柜：采用圓弧卷邊冷沖壓鈑金一體成型，封閉式結構，表面靜電噴涂，外形尺寸：約寬450x深550x高705（mm），總重量≥31kg；柜體四邊圓弧設計：R=30mm，柜體邊框總厚度≤2.5mm；配有承重型卡扣式三節軌，導軌承重量≥30kg，抽屜把手采用卡套式鈑金卷邊工藝，抽屜采用聯體鎖設計，底部配有4個萬向帶剎車腳輪。
3、電腦桌：鋼鋁結構，裝有4只萬向輪，裝有黑色鋼質網孔電腦后靠、鍵盤托、主機支架。
4、學生凳：
（1）凳腿采用30×30×1.2mm 的方管；
（2）拉管采用 30×30×1.2mm 的方管；
（3）凳面采用 240×340×25mm 刨花板貼木紋紙，凳高40cm，凳面與金屬凳架使用大扁頭防刮螺桿和防退螺帽穿越固定；
（4）防銹處理：金屬部件均需經酸洗、磷化、表面除銹處理，采用高壓靜電噴塑、高溫烘烤處理，要求附著力強，抗氧化， 不脫剝，光滑美觀，金屬桌體顏色為灰色；
五、PLC實訓系統配置清單
設備組成 | 設備參數 | 數量 |
PLC主機單元 | CPU為西門子1215C緊湊型CPU，2個PROFINET 通訊口，集成輸入/輸出：14 DI 24V直流輸入，10DQ晶體管輸出24V直流，2AI 模擬量輸入010V DC，2AQ模擬量輸出020mA DC，供電：直流DC 20.4-28.8 V，可編程數據存儲區：125KB。1個SM1223 數字量輸入輸出模塊 8輸入24V DC/ 8輸出繼電器。1根預制工業以太網電纜。 | 1套 |
輸入輸出單元 | （1）鐵質外殼，標準尺寸（305mm×295mm），獨立成模塊，完整嵌入實驗屏，可在實驗屏上自由移動、組合、裝卸。 （2）控制面板工藝：采用印刷電路板上覆PVC亞光膜和背面印刷技術，圖形符號不脫落。 （3）8組鈕子開關輸入，2組BCD撥碼器輸入，4組按鈕開關輸入。設有八段數碼管顯示，發光二極管顯示。 （4）模擬量指示調節單元，可輸出符合工業標準的電壓信號（0-10V）和電流信號（0-20mA）給PLC的模擬量輸入。 （5）PLC模擬量輸出監視用電壓表（0-12V）和電流表（0-24mA）。 （6）4組繼電器接口，可實現直流24V到交流220V的轉換。 | 1套 |
三相電源單元 | （1）提供線電壓380V交流電源、相電壓220V交流電源。交流電源輸出設有電源保護系統，相間、線間過電流及直接短路均能自動保護。提供三相漏電保護器作為整個實驗平臺的電源總開關。三相輸出通過停止和啟動按鈕控制。 | 1套 |
技術資料 | （1）PLC配套軟件 （2）基于實訓裝置編寫的實驗指導書。 | 1套 |
智能被控對象 | （1）每個被控對象代表一種典型工業控制對象，裝置具有多種被控對象單元。 （2）工藝：塑料外殼，完整嵌入實驗屏。 （3）工業典型被控對象單元被繪制成彩色立體圖（包含4種顏色以上）置于對象單元板上，且采用板上覆PVC亞光膜和背面印刷技術，保證圖形符號永不脫落，可以通過LED再現控制工藝流程。 （4）被控對象單元板內部引入單片機控制，采用各種算法，數學建模，模擬了不同的控制工藝，使用彩色直觀的被控對象畫面，讓學員更直觀的了解控制工藝，學習 通過PLC編程控制被控對象。 （6）包含10種彩色智能被控對象：電機控制、交通燈自控與手控、水塔水位自動控制、多種液體自動混合、溫度控制系統、機械手裝配搬運流水線、自動灌裝流水線、郵件分揀、煤礦皮帶機輸煤系統、洗衣機系統。每種彩色智能被控對象單元均獨立成模塊，可在實驗屏上自由移動、組合、裝卸。 | 1套 |
觸摸屏單元 | 獨立模塊化設計，將觸摸屏電源接口轉接至面板上，方便學生使用2#實驗導線進行1臺便學生使用2#實驗導線進行接線連接。鐵質外殼，標準尺寸，獨立成模塊，可在實訓屏上自由移動、組合、裝卸。1個KTP700基本型彩色觸摸屏，帶鍵盤和觸摸操作，7寸液晶顯示，65536色，PROFINET通訊接口； | 1套 |
能源管理系統 | 能源管理系統由電能管理模塊、氣能測量模塊組成。可對系統的用電量和用氣量進行數據采集，為PLC提供數據，同時支持工業網絡數據采集，支持MODBUS-TCP協議，可以與所選PLC控制系統進行網絡通訊。 （1）電能管理模塊：可以用來測量電能（千瓦/小時）、電壓、電流、有功功率、無功功率、總功率。應帶過壓保護，雙網絡通訊接口，運行及錯誤狀態指示燈。測量范圍 180~400V；電流量程：5A、40A、60A；支持標準MODBUS-TCP協議；功率：有功精度1級，無功精度1級；帶有≥0.96英寸OLED顯示屏；≥2個按鍵和雙網口的模塊圖片，并進行標注。顯示屏顯示內容可通過面板按鍵切換，顯示電壓等數據，可進行參數設置和計量復位工作。 （2）氣能管理模塊：檢測設備的氣體瞬時流量和累計氣體流量；接口：≥2 個RJ45 接口；氣壓范圍：0-10bar；標準 MODBUS-TCP；顯示器≥0.96 英寸 OLED 。 | 1套 |
遠程 IO 模塊 | （1）模塊應支持MODBUS-TCP 協議，采用RJ45接口。 （2）模塊需提供DI8/DO8，其中，8路數字量輸出應具有過流、過載以及短路保護功能，當學生誤接線后，會自動進行保護狀態，待故障排除后，系統會自動恢復。 （3）兩路模擬量輸入，一路0-10V，一路4-20mA。 （4）兩路模擬量輸出，一路為0-10V，另一路為4-20mA。 （5）接線端子應為彈簧式接線端子，應采用不同顏色的接線端子（24V采用紅色、0V采用黑色），標識顏色，防止誤接線，公共端應根據屬性做顏色區分。 （6）提供≥2個8位的撥碼開關，可對模塊的IP進行設置。 | 1套 |
PLC平臺實訓內容 |
PLC基礎實驗 | PLC基礎實驗傳輸指令實驗；定時器指令實驗；計數器指令實驗；移位指令實驗；比較指令實驗；步進程序指令實驗；跳轉指令實驗；子程序調用實驗；中斷控制指令應用實驗；編碼、解碼指令實驗；數碼管顯示實驗；撥碼器輸入實驗；光電編碼檢測實驗；脈沖輸出、速度位置控制指令實驗；算術運算指令實驗；高速計數指令實驗。 | 1套 |
彩色智能被控對象單元實訓 | 1.電機控制：電動機直接啟動控制、電動機正反轉控制、電動機的Y-Δ啟動控制、電動機順序啟動控制、電機延時啟動控制、電機互鎖控制、電機熱保護控制、單按鈕控制電機起停等功能。 2.交通燈自控與手控：自動交通燈邏輯控制、交通燈手動檢修控制、數碼管計時顯示控制等功能。 3.水塔水位自動控制：水池水位自動控制，水塔水位自動控制，帶自診斷的水塔水位自動控制，帶擾動的水塔水位自動控制等功能。 4.多種液體自動混合：具有二種液體自動混合、三種3.液體自動混合控制、三種液體自動混合攪拌控制、三種液體自動混合液位控制等功能。 5.溫度控制系統：PID參數自動整定、PID參數手動整定、溫度系統控制、溫度曲線的描繪、模擬量A/D、D/A的訓練等功能。機械手裝配搬運流水線：具有機械手裝配控制、機械手搬運控制、機械手搬運流水線的控制等功能。 6.自動灌裝流水線：具有送料控制、自動攪拌控制、皮帶傳輸系統控制、灌裝控制等功能。 7.煤礦皮帶機輸煤系統；多段皮帶傳輸控制、煤塊煤渣分類傳輸控、無料檢測、堵料檢測、煤倉倉滿檢測。 8.郵件分揀:具有皮帶運行電機控制、編碼器計數采集、模擬工位分揀推料控制、運行狀態顯示等功能。洗衣機系統:具有對洗衣旋轉電機的定時控制、進水控制、出水控制、脫水電機控制等功能。 9.工業以太網訓練PLC與觸摸屏之間的PROFINET通訊。 | 1套 |
友情提示：
1、設備驗收：各采購單位收貨時請檢查機電一體化自動化生產流水線實訓設備的貨品外觀，核實機電一體化自動化生產流水線實訓設備的數量及配件，拒收處于受損狀態的機電一體化自動化生產流水線實訓設備；
2、設備質保：碩博將為各采購單位提供機電一體化自動化生產流水線實訓設備產品說明書內的質保條件和質保期，在質保范圍內提供對設備的免費維修，超出條件承諾時提供對機電一體化自動化生產流水線實訓設備的有償維修；
3、設備退換貨：各采購單位單方面原因導致的機電一體化自動化生產流水線實訓設備選型錯誤或機電一體化自動化生產流水線實訓設備購買數量錯誤，造成機電一體化自動化生產流水線實訓設備的退換貨要求，將不被接受；
4、設備貨期：對機電一體化自動化生產流水線實訓設備的發貨期為參考值，如您需要了解機電一體化自動化生產流水線實訓設備的精確貨期，請與碩博的銷售人員聯系；
5、咨詢電話：如各采購單位對裝置有任何疑問，請致電：021-61482206 ,我們將由專業技術人員為您提供有關機電一體化自動化生產流水線實訓設備的技術咨詢。
