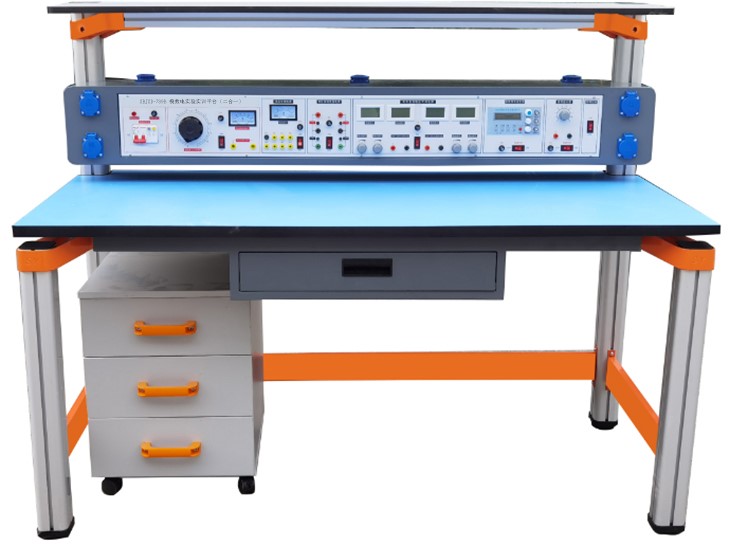

SBJSD-789B電子技術綜合實訓裝置
一、概述
電子技術綜合實訓裝置、電路實驗室設備、模電技術實驗室設備、數電技術實驗室設備、電子創新訓練實驗室設備、電子工藝實訓室設備、電工實訓室設備等實驗與實訓設備。是大學生創新人才培養重要基地，主要承擔了電類專業基礎實驗和非電類工科專業電工電子的實驗、實踐教學任務，同時承擔培養學生創新意識和能力的工程實踐、科技創新和學科競賽等活動。
模電技術實驗平臺、模電電子技術實驗室包含有模擬電路實驗箱、數字信號發生器、數字示波器、交流毫伏表、萬用表。實驗室儀器設備能滿足實驗教學的需要，能開出實驗教學大綱要求的所有實驗，完成正常教學任務外，還開放實驗室、開展多種第二課堂活動，并為學生的學科競賽、學生畢業設計等提供相關的支持。
模電電子技術實驗平臺開設模擬電路實驗旨在加深學生對已學過的模擬電子技術課程內容的理解，并培養學生分析、設計、組成和調試電路的基本技能。模擬電路課程實驗通過驗證性、綜合性、設計性、創新性相結合的實驗項目，使學生掌握基本電路模塊的設計、測試技術，培養學生用理論知識分析實驗現象和排除故障的能力。
數電技術實驗平臺、數電技術實驗室設備主要承擔電氣信息工程院校與其他院校各工科專業的《數字電子技術》、《電工電子技術》等課程的實驗教學任務，數電技術實驗平臺能夠滿足教學計劃和教學大綱所規定的實驗教學環節的要求。
數電技術實驗平臺、數電技術實驗室設備開設數字電路實驗旨在加深學生對數字電路理論知識的理解，掌握數字電路的基本實驗方法和基本實驗技能，能綜合運用所學理論來解決實際問題，培養學生分析、設計和綜合應用能力，提高學生動手能力，進一步鞏固所學的理論知識，為后續課程的學習打好基礎，達到提高學生的素質和科學實驗能力的目的。
二、技術性能
1、輸入電源：～220V±10% 50Hz
2、溫度：-10℃～+40℃，相對濕度＜85%（25℃）
3、裝置容量：＜0.5KVA
4、重量：120Kg
5、外形尺寸：1600mm×700mm×1500mm
三、模數電實驗實訓裝置基本配置及功能：模數電實驗實訓臺主要由實訓主機箱、儀器架、電源控制箱、獨立實訓電路模塊、實訓桌（含磁吸式實訓基座）、儲存柜、學生凳等組成。
（一）實訓主機箱：實訓主機箱為鐵質雙層亞光密紋噴塑結構，鋁質面板，為實訓提供直流電源、函數信號發生器、測試儀表及實訓器件等。
1、電源部分：電源輸入時信號燈亮，開啟單相漏電開關,實訓臺開始工作。
1.1交流電源
1.1.1提供低壓交流電源：0V、6V、10V、14V插頭各一路及中心插頭17V兩路。
1.1.2提供0-240V連續可調交流電源，經整流環節同時可得0-250V直流電源，有表指示。
1.2、直流電源：
1.2.1四路固定直流電源：±12V、±5V，每路均有短路、過載保護功能。
1.2.2二路互相獨立的0-30V連續可調恒流穩壓電源，內置式繼電器自動換檔，多圈電位器連續調節，輸出電流2A，具有預設限流和保護功能，自動恢復功能。將兩路0-30V電源通過適當的連接，可得到輸出0～±30V連續可調或0-60V連續可調電源。
*2、功率輸出函數發生器：采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。采用大屏幕LCD顯示輸出頻率、波形，衰減值。
正弦波輸出幅度 | ≥10V |
輸出阻抗 | 50Ω |
失真度 | <1%（0.1HZ-- 1KHz） |
頻率范圍 | 0.1HZ～3MHz，采用鍵盤直接輸入數字設定頻率 |
輸出幅度 | 電位器調節，正弦波輸出具有20db,40db衰減 |
方波占空比 | 可調, 調節范圍：1%-99%調節；方波和三角波采用TTL電平輸出。 |
頻率計最高測量范圍 | 100MHz，自動換檔 |
3、連續計數脈沖：輸出頻率0.5-300KHz。
4、單次脈沖：每次可輸出一對正負脈沖。
5、音頻功率放大器：輸入音頻電壓不低于10mV，輸出功率不小于1W，音量可調，內有喇叭，用于放大電路擴音，也可作信號尋跡。
6、智能直流電壓表1只:測量范圍：0-1000V,設置1V/10V/100V/1000V四檔量程，六位數碼顯示測量值。儀表采用現代化技術，數碼中文顯示，具備智能化、數字化，上位機通訊功能，通過按鍵能夠對儀表進行設置操作,量程手動、自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程自動報警提示及保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。
7、智能直流電流表1只：測量范圍：0-5A,設置10mA/500mA/5A三檔量程，六位數碼顯示測量值。儀表采用現代化技術，數碼中文顯示，具備智能化、數字化，上位機通訊功能，通過按鍵能夠對儀表進行設置操作,量程手動、自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程自動報警提示及保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。
（二）儀器架：儀器架置于實訓臺頂部，由截面尺寸：70×70mm，由高性能表面氧化的鋁型材、雙面噴塑鋼板及一次成型鋁壓鑄框架連接構件構成（非焊接工藝），外形美觀，結構牢固耐用。
（三）磁吸式電子技術實訓模塊
（★每個實訓電路獨立封裝結構）實訓電路板模塊由PCB面板與磁吸固定機構組成，每個實訓項目配一塊獨立實訓電路板模塊；共有131個獨立封裝實訓電路板模塊，實訓電路板設有參數測試點、故障設置開關，實訓電路板PCB面板表面清爽、實訓電路及符號線條清晰、表面耐磨損、元件更換容易；面板上標志的元件電路符號采用最新國家標準，具有整體結構緊湊、外形美觀大方、安裝簡單、使用保管方便等特點。導線插孔采用防轉座，導線裝有彈性插頭可在模塊上面插接，以保證可靠連接進行各種實訓；實訓時可根據實訓內容和技能訓練的需要，選取相應實訓電路板模塊等。
實訓電路板模塊配有公共實訓基座，公共實訓基座與實訓電路板模塊磁吸固定機構相配套，實訓時只需把實訓電路板模塊放置公共實訓基座上即可牢固吸附在公共實訓基座上，然后做所需實訓項目。公共實訓基座結構符合人體工程學設計，實訓操作方便，科學合理。
（四）實訓桌：實驗桌規格為1600（長）*700（寬）*1500（高），實驗桌主體結構全部采用高性能表面氧化的鋁型材及一次成型鋁壓鑄框架連接構件，連接構件采用壓鑄成型工藝（非焊接工藝），經機加工、拋丸、噴砂，表面靜電噴涂工藝，安裝方便、快捷，用戶可自行DIY組裝。桌體立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70×70mm，四面帶槽，槽寬約8mm，端部配套塑料堵頭。桌面采用25mmE1級三聚氰胺飾面板，桌面板下設支撐框架，承受力不少于300kg。配備儲存柜，存放元件及工具，儲存柜底部4只高強度萬向可制動PU腳輪，方便移動。實訓裝置整體簡約不簡單，高端大氣，符合現代化產品審美和發展趨勢。
（五）實驗桌一桌兩座：實驗桌桌面配有磁吸式實訓基座，與實訓模塊配套完成實訓。實驗桌后面二支截面尺寸70×70mm桌腳向上延伸，與一次成型鋁壓鑄框架連接構件構成（非焊接工藝）牢固的支架，與實訓屏、儀器架、電源控制箱組成一個完整的實訓屏。
（六）儲存柜：配備儲存柜，存放實訓模塊及工具，實訓模塊存放區配硬質成型海綿，放置實訓模塊不易損壞，各區域標有模塊名稱，存取方便；儲存柜底部4只高強度萬向可制動PU腳輪，方便移動。
（七）學生凳
1．凳腿采用30×30×1.2mm 的方管；
2．拉管采用 30×30×1.2mm 的方管；
3．凳面采用 240×340×25mm 刨花板貼木紋紙，凳高40cm，凳面與金屬凳架使用大扁頭防刮螺桿和防退螺帽穿越固定；
4．防銹處理：金屬部件均需經酸洗、磷化、表面除銹處理，采用高壓靜電噴塑、高溫烘烤處理，要求附著力強，抗氧化， 不脫剝，光滑美觀，金屬桌體顏色為灰色。
四、實訓項目
（一）模電部分實訓
1、二極管的正向特性
2、二極管的反向特性
3、二極管的開關特性
4、二極管嵌位器
5、二極管限幅器
6、恒流源電路
7、恒壓源電路
8、三極管的輸入輸出特性
9、三極管基本放大器性
10、三極管開關特性
11、三極管實用電路
12、三極管限幅器
13、并聯電流負反饋電路&射極輸出電路
14、并聯電壓負反饋電路
15、串聯電流負反饋電路&串聯電壓負反饋電路
16、帶負載單極小信號電壓放大
17、低頻小信號放大器
18、電壓負反饋偏置電路
19、用電阻提高發射極電路
20、用負反饋消除自激振蕩
21、用穩壓管提高發射極電位
22、自舉射極輸出電路
23、OTL功率放大器
24、OTL互補對稱放大器
25、差動放大器
26、差動輸入單端輸出
27、差動輸入運算放大器
28、單管小信號放大器
29、場效應管分壓式自偏壓電路
30、射極跟隨器
31、雙管兩級放大器&結型場效應管放大器
32、用電容衰減高頻電壓
33、長尾式差動放大器
34、RC橋式振蕩器
35、RC移相振蕩器
36、變壓器反饋震蕩器
37、電感式振蕩器
38、電容三點式振蕩器
39、矩形波震蕩器
40、鋸齒波震蕩器
41、石英晶體振蕩器
42、雙T選項網絡
43、音頻振蕩器
44、正弦波余弦波振蕩器
45、正弦波震蕩器
46、差動放大器基本電路& 恒流源差動放大器
47、單端輸入單端輸出&差動輸入雙端輸出
48、恒壓源恒流源
49、集成功率放大器（一）
50、集成功率放大器（二）
51、三管OTL互補對稱放大器
52、雙電源差動放大器
53、四管OTL互補推挽功率放大器
54、電容隔直特性
55、分壓式電流負反饋偏置電路
56、共發射極電路
57、共基極電路
58、共集電極電路
59、共漏極放大電路
60、共源極放大電路
61、共柵極放大電路
62、三極管的伏安特性
63、三極管基本放大原理
64、二極管穩定工作點
65、熱敏電阻穩定工作點
66、反向輸入保護措施
67、反向輸入求和運算
68、反向運算基本電路
69、基本帶通濾波電路
70、基本同相運算電路
71、矩形波振蕩器
72、雙端輸入求和運算器
73、雙限比較電路
74、同相輸入保護措施
75、同相輸入求和運算
76、同相運算放大器
77、變壓整流濾波電路&倍壓整流電路
78、電子調壓器
79、電子濾波器
80、晶閘管觸發可控硅
81、連續可調穩壓電源
82、橋式整流穩壓電路
83、三端集成穩壓
84、三端可調集成穩壓
85、穩壓電源軟啟動
86、阻容二極管觸發可控硅
87、并聯穩壓電源
88、串聯型開關穩壓電源
89、具有放大環節的穩壓電源
（二）數電部分實訓
90、TTL 與 門
91、TTL非門
92、TTL或門
93、TTL與非門
94、對稱式多諧振蕩器
95、二極管"非"門電路
96、二極管"或"門電路
97、二極管"與"門電路
98、三極管"非門"電路
99、三極管"或非門"電路
100、三極管多諧振蕩器
101、與或非電路
102、8421編碼器
103、8421譯碼器
104、D觸發器
105、JK觸發器
106、RS觸發器
107、加減法計數器
108、七段譯碼器
109、同步十進制計數器
110、循環多諧振器
111、與非門功能的測試
112、CMOS驅動TTL
113、TTL驅動CMOS
114、單穩態電路
115、進位計數器
116、時基電路
117、同步時序電路
118、運放電路
119、增減計數器
120、AD轉換器
121、DA轉換器
（三）綜合實用電路實訓
122、電子報警器
123、電子門鈴電路
124、光控電路
125、光控電路開關
126、航標燈
127、家用臺燈調光電路
128、排風扇自動啟閉電路
129、閃光燈
130、溫控電路
131、音樂門鈴電路
五、配置表
序號 | 名 稱 | 每臺數量 | 單位 | 備 注 |
1 | 實訓主機箱 | 1 | 套 |
|
2 | 儀器架 | 1 | 套 |
|
3 | 實訓桌 | 1 | 張 |
|
4 | 磁吸式實訓基座 | 1 | 套 |
|
5 | 儲存柜 | 1 | 個 |
|
6 | 學生凳 | 2 | 張 |
|
7 | 磁吸式實訓電路板模塊 | 1 | 套 | 見表一 |
8 | 專用導線 | 1 | 套 |
|
9 | 實訓指導書 | 1 | 套 |
|
表一、 磁吸式實訓電路板模塊配置清單（★每個實訓電路獨立封裝結構）
序號 | 實訓電路板模塊名稱 | 序號 | 實訓電路板模塊名稱 |
1 | 二極管的正向特性電路模塊 | 67 | 反向輸入求和運算電路模塊 |
2 | 二極管的反向特性電路模塊 | 68 | 反向運算基本電路模塊 |
3 | 二極管的開關特性電路模塊 | 69 | 基本帶通濾波電路模塊 |
4 | 二極管嵌位器電路模塊 | 70 | 基本同相運算電路模塊 |
5 | 二極管限幅器電路模塊 | 71 | 矩形波振蕩器電路模塊 |
6 | 恒流源電路模塊 | 72 | 雙端輸入求和運算器電路模塊 |
7 | 恒壓源電路模塊 | 73 | 雙限比較電路模塊 |
8 | 三極管的輸入輸出特性電路模塊 | 74 | 同相輸入保護措施電路模塊 |
9 | 三極管基本放大器性電路模塊 | 75 | 同相輸入求和運算電路模塊 |
10 | 三極管開關特性電路模塊 | 76 | 同相運算放大器電路模塊 |
11 | 三極管實用電路電路模塊 | 77 | 變壓整流濾波電路&倍壓整流電路 |
12 | 三極管限幅器電路模塊 | 78 | 電子調壓器 |
13 | 并聯電流負反饋電路&射極輸出電路模塊 | 79 | 電子濾波器電路模塊 |
14 | 并聯電壓負反饋電路模塊 | 80 | 晶閘管觸發可控硅電路模塊 |
15 | 串聯電流負反饋電路&串聯電壓負反饋電路模塊 | 81 | 連續可調穩壓電源電路模塊 |
16 | 帶負載單極小信號電壓放大電路模塊 | 82 | 橋式整流穩壓電路模塊 |
17 | 低頻小信號放大器電路模塊 | 83 | 三端集成穩壓電路模塊 |
18 | 電壓負反饋偏置電路模塊 | 84 | 三端可調集成穩壓電路模塊 |
19 | 用電阻提高發射極電路模塊 | 85 | 穩壓電源軟啟動電路模塊 |
20 | 用負反饋消除自激振蕩電路模塊 | 86 | 阻容二極管觸發可控硅電路模塊 |
21 | 用穩壓管提高發射極電位電路模塊 | 87 | TTL與門電路模塊 |
22 | 自舉射極輸出電路模塊 | 88 | TTL非門電路模塊 |
23 | OTL功率放大器電路模塊 | 89 | TTL或門電路模塊 |
24 | OTL互補對稱放大器電路模塊 | 90 | TTL與非門電路模塊 |
25 | 差動放大器電路模塊 | 91 | 對稱式多諧振蕩器電路模塊 |
26 | 差動輸入單端輸出電路模塊 | 92 | 二極管“非”門電路模塊 |
27 | 差動輸入運算放大器電路模塊 | 93 | 二極管“或”門電路模塊 |
28 | 單管小信號放大器電路模塊 | 94 | 二極管“與”門電路模塊 |
29 | 場效應管分壓式自偏壓電路模塊 | 95 | 三極管“非門”電路模塊 |
30 | 射極跟隨器電路模塊 | 96 | 三極管“或非門”電路模塊 |
31 | 雙管兩級放大器&結型場效應管放大器電路模塊 | 97 | 三極管多諧振蕩器電路模塊 |
32 | 用電容衰減高頻電壓電路模塊 | 98 | 與或非電路電路模塊 |
33 | 長尾式差動放大器電路模塊 | 99 | 8421編碼器電路模塊 |
34 | RC橋式振蕩器電路模塊 | 100 | 8421譯碼器電路模塊 |
35 | RC移相振蕩器電路模塊 | 101 | D觸發器電路模塊 |
36 | 變壓器反饋震蕩器電路模塊 | 102 | JK觸發器電路模塊 |
37 | 電感式振蕩器電路模塊 | 103 | RS觸發器電路模塊 |
38 | 電容三點式振蕩器電路模塊 | 104 | 加減法計數器電路模塊 |
39 | 矩形波震蕩器電路模塊 | 105 | 七段譯碼器電路模塊 |
40 | 鋸齒波震蕩器電路模塊 | 106 | 同步十進制計數器電路模塊 |
41 | 石英晶體振蕩器電路模塊 | 107 | 循環多諧振器電路模塊 |
42 | 雙T選項網絡電路模塊 | 108 | 與非門功能的測試電路模塊 |
43 | 音頻振蕩器電路模塊 | 109 | CMOS驅動TTL電路模塊 |
44 | 正弦波余弦波振蕩器電路模塊 | 110 | TTL驅動CMOS電路模塊 |
45 | 正弦波震蕩器電路模塊 | 111 | 單穩態電路模塊 |
46 | 差動放大器基本電路&恒流源差動放大器電路模塊 | 112 | 進位計數器電路模塊 |
47 | 單端輸入單端輸出&差動輸入雙端輸出電路模塊 | 113 | 時基電路模塊 |
48 | 恒壓源恒流源電路模塊 | 114 | 同步時序電路模塊 |
49 | 集成功率放大器電路模塊1 | 115 | 運放電路模塊 |
50 | 集成功率放大器電路模塊2 | 116 | 增減計數器電路模塊 |
51 | 三管OTL互補對稱放大器電路模塊 | 117 | AD轉換器電路模塊 |
52 | 雙電源差動放大器電路模塊 | 118 | DA轉換器電路模塊 |
53 | 四管OTL互補推挽功率放大器電路模塊 | 119 | 并聯穩壓電源電路模塊 |
54 | 電容隔直特性電路模塊 | 120 | 串聯型開關穩壓電源電路模塊 |
55 | 分壓式電流負反饋偏置電路模塊 | 121 | 具有放大環節的穩壓電源電路模塊 |
56 | 共發射極電路模塊 | 122 | 電子報警器電路模塊 |
57 | 共基極電路模塊 | 123 | 電子門鈴電路電路模塊 |
58 | 共集電極電路模塊 | 124 | 光控電路電路模塊 |
59 | 共漏極放大電路模塊 | 125 | 光控電路開關電路模塊 |
60 | 共源極放大電路模塊 | 126 | 航標燈電路模塊 |
61 | 共柵極放大電路模塊 | 127 | 家用臺燈調光電路模塊 |
62 | 三極管的伏安特性電路模塊 | 128 | 排風扇自動啟閉電路模塊 |
63 | 三極管基本放大原理電路模塊 | 129 | 閃光燈電路模塊 |
64 | 二極管穩定工作點電路模塊 | 130 | 溫控電路模塊 |
65 | 熱敏電阻穩定工作點電路模塊 | 131 | 音樂門鈴電路模塊 |
66 | 反向輸入保護措施電路模塊 |
|
|
