SBGDG-188D智能型電工電子電拖PLC綜合實驗裝置
一、概述
"智能型電工電子拖動綜合實驗裝置(帶PLC實驗)"是本公司在總結國內電工實驗設備基礎上采用成熟的技術推出的新型實驗裝置,綜合了目前我國大學本科、專科、中專及職校"電路分析"、"電工基礎"、"電工學"、 "模擬電子技術"、 "數字電路"、"電機控制"、"繼電接觸控制"、"電力拖動" 及"PLC可編程控制"等課程實驗大綱的要求而研制,特別適用于高等院校現有實驗設備的更新換代,及中專、職校等新建或擴建實驗室,迅速開設實驗課提供了理想的實驗設備。


二、特點
1、綜合性強 綜合了目前國內各類學校電類基礎課程的全部實驗項目。
2、適應性強 實驗的深度與廣度可根據需要作靈活調整,普及與提高可根據教學的進程作有機地結合。裝置積木式結構,更換便捷,添加部件即可擴展功能或開發新實驗。
3、整套性強 從儀器儀表、專用電源到實驗連接專用導線等均配套齊全,儀器儀表的性能、精度、規格等均密切結合實驗的需要進行配套。
4、一致性強 實驗器件選擇合理、配套完整,使多組實驗結果有良好的同一性,便于教師組織和指導實驗教學。
5、直觀性強 本裝置采用整體與掛件相結合的結構形式,電源配置、儀表一目了然,各實驗掛件任務明確,操作、維護簡便。
三、功能
1、電工電子電拖/PLC綜合實驗裝置可提供實驗所需的交流電源、低壓直流電源、可調恒流源、函數信號發生器(含頻率計)、受控源、交直流測量儀表(電壓、電流、功率、功率因數)、各實驗掛箱及電機等。
2、能完成"電工基礎"、"電工學"中的疊加、戴維南、雙口網絡、諧振、選頻及一、二階電路等實驗。
3、能完成"電路分析"、"電工學"中的單相、三相、日光燈、變壓器、互感器及電度表等實驗。
4、能完成"電機控制"、"繼電接觸控制"及"電力拖動"等課程實驗。
四、技術性能
1、輸入電源:三相四線(或三相五線) 380V±10% 50Hz
2、工作環境:溫度-10℃~+40℃ 相對濕度<85%(25℃) 海拔<4000m
3、外形尺寸:167×70×153cm3
4、裝置容量:<1.5KVA
五、基本實驗項目
A、電工部分
1.基本電工儀表的使用與測量誤差的計算
2.減少儀表測量誤差的方法
3.線性與非線性電路元件伏安特性的測繪
4.電位、電壓的測定及電路電位圖的繪制
5.基爾霍夫定律驗證及故障判斷
6.疊加定理驗證及故障判斷
7.電壓源與電流源的等效變換
8.戴維南定理的驗證
9.諾頓定理驗證
10.雙口網絡測試
11.互易定理驗證
12.受控源VCCS、VCVS、CCVS、CCCS的實驗研究
13.典型電信號的觀察與測量
14.RC一階電路響應的測試
15.二階動態電路響應的研究
16.R、L、C元件阻抗特性的測試
17.RC串、并聯選頻網絡特性測試
18.R、L、C串聯諧振電路的研究
19.用三表法測量交流電路等效參數
20.正弦穩態交流電路相量的研究(日光燈功率因數提高實驗)
21.互感實驗
22.單相鐵心變壓器特性的測試
23.三相交流電路電壓、電流的測量
24.三相電路功率的測量
25.單相電度表的校驗
26.功率因數及相序的測量
27.負阻抗變換器及其應用
28.回轉器及其應用
B、電子部分
數字基礎實驗
1. 晶體管開關特性、限幅器與鉗位器
2. TTL集成邏輯門的邏輯功能與參數測試
3. CMOS集成邏輯門的邏輯功能與參數測試
4. 集成邏輯電路的連接和驅動
5. 組合邏輯電路的設計與測試
6. 譯碼器及其應用
7. 數據選擇器及其應用
8. 觸發器及其應用
9. 計數器及其應用
10. 移位寄存器及其應用
11. 脈沖分配器及其應用
12. 使用門電路產生脈沖信號--自激多諧振蕩器
13. 單穩態觸發器與施密特觸發器--脈沖延時與波形整形電路
14. 555時基電路及其應用
數字綜合實驗
15. D/A、A/D轉換器
16. 智力競賽搶答裝置
17. 電子秒表
18. 三位半直流數字電壓表
19. 數字頻率計
20. 拔河游戲機
21. 隨機存取存儲器2114A及其應用--綜合性實驗
模擬部分實驗
(1)常用電子儀器的使用
(2)晶體管共射極單管放大器
(3)場效應管放大器
(4)負反饋放大器
(5)射極跟隨器
(6)差動放大器
(7)集成運算放大器指標測試
(8)集成運算放大器的基本應用(Ⅰ)-模擬運算電路
(9)集成運算放大器的基本應用(Ⅱ)-波形發生器
(10)集成運算放大器的基本應用(Ⅲ)-信號處理(有源濾波器)
(11)集成運算放大器的基本應用(Ⅳ)-信號處理(比較器)
(12)低頻功率放大器(Ⅰ)-OTL功率放大器
(13)低頻功率放大器(Ⅱ)-集成功率放大器
(14)RC正弦波振蕩器
(15)LC正弦波振蕩器
(16)函數信號發生器的組裝與調試
(17)電壓-頻率轉換電路
(18)直流穩壓電源(Ⅰ)-串聯型晶體管穩壓電源
(19)直流穩壓電源(Ⅱ)-集成三端穩壓器
(20)晶閘管可控整流電路
(21)應用實驗-溫控電路
(22)綜合實驗-使用運放組成多用表的設計與調試
C、電力拖動實驗
1.閘刀開關正轉控制線路
2.接觸器點動正轉控制線路
3.具有自鎖的正轉控制線路
4.具有過找保護的正轉控制線路
5.接觸器聯鎖的正反轉控制線路
6.按鈕聯鎖的正反轉控制線路
7.按鈕接觸器復合聯鎖控制線路
8.接觸器控制串聯電阻降壓起動線路
9.時間繼電器控制串聯電阻降壓控制線路
10.接觸器控制Y/△降壓起動
11.時間繼電器控制Y/△降壓起動
12.QX3-13型Y/△自動起動控制線路
13.半波整流能耗制動控制線路
14.C620車床電氣控制線路
15.單相運行反接制動控制線路
16.電動葫蘆電氣控制線路
17.控制電路聯鎖控制線路
18.主電路聯鎖控制線路
D、PLC可編程實驗內容
1、與、或、非邏輯功能測試
2、定時器、計數器功能測試
3、跳轉、分支功能訓練
4、移位寄存器測試
5、數據處理功能訓練
6、微分、位操作測試
7)、三層電梯控制
8、自動售貨機
9、機械手
10、自動門
11、天塔之光
12、全自動洗衣機
13、自動成型機
14、紅綠燈
15、裝配流水線
16、四路搶答器
17、音樂噴泉
18、軋鋼機
19、郵件分揀
20、物料分揀
21、多級傳輸
22、八段碼顯示
23、多種液體混合
24、雙面銑床
25、電鍍槽
26、交流電機正反轉控制
27、小車運動
28、攪拌站
29、汽車燈光控制
30、汽車火花塞點火控制
31、加工中心控制
32、隧道監控
33、自動扶梯
34、CA6140普通車床PLC改造控制
35、X62W萬能銑床PLC改造控制
36、T68臥式鏜床PLC改造控制
37、M7120平面磨床PLC改造控制
38、Z3050搖臂鉆床PLC改造控制
39、Z35搖臂鉆床PLC改造控制
41、M1432A萬能外圓磨床PLC改造控制
E、PLC電氣控制
1.三相鼠籠異步電動機點動和自鎖PLC控制
2.三相鼠籠異步電動機聯動正反轉PLC控制
3.三相鼠籠異步電動機帶延時正反轉PLC控制
4.三相鼠籠異步電動機Y/△轉換起動PLC控制
六、裝置的配備

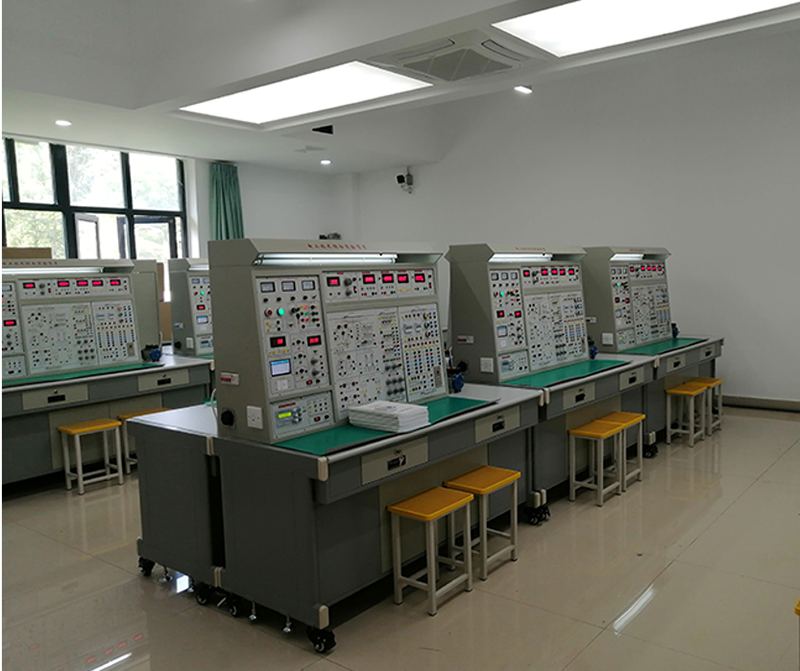

電工電子電拖/PLC綜合實驗裝置主要由電源儀器控制屏、實驗桌、實驗掛箱及三相鼠籠電機等組成。
(一)SBDG-01電源儀器控制屏
控制屏為鐵質雙層亞光密紋噴塑結構,鋁質面板。為實驗提供交流電源、直流電源、恒流源、受控源、數控信號源及各種測試儀表等。
具體功能如下:
1、主控功能板
1.1 三相0~450V及單相0~250V連續可調交流電源。配備一臺三相同軸聯動自耦調壓器,規格為1.5KVA/0~450V,克服了三只單相調壓器采用鏈條結構或齒輪結構組成的許多缺點。可調交流電源輸出處設有過流保護技術,相間、線間過電流及直接短路均能自動保護,克服了調換保險絲帶來的麻煩。配有三只指針式交流電壓表,通過切換開關可分別指示三相電網電壓和三相調壓輸出電壓。
1.2 提供兩路低壓穩壓直流0.0~30V/1A連續可調電源,配有數字式電壓表指示輸出電壓,電壓穩定度≤0.3%,電流穩定度≤0.3%,設有短路軟截止保護和自動恢復功能。
1.3 提供一路0~500mA連續可調恒流源,分2mA、20mA、500mA三檔,負載穩定度≤5×10-4 ,額定變化率≤5×10-4 ,配有數字式直流毫安表指示輸出電流,具有輸出開路、短路保護功能。
1.4 設有照明220V/30W日光燈一盞,供實驗照明用;還設有220V/30W的日光燈燈管一支,將燈管的四個頭引出以供實驗用。
1.5 實驗管理器:具有設定實驗時間、定時報警、切斷電源等功能;還可以自動記錄與區分由于接線或操作錯誤所造成的漏電告警、儀表超量程告警等。
1.6 設有真有效值交流數字電壓表一只,測量范圍0~500V,量程自動判斷、自動切換,精度0.5級,三位半數顯。
★ 2、功率函數信號發生器/頻率計:采用直接數字頻率合成(DDS)產生高精度正弦波,方波和三角波。采用大屏幕LCD顯示輸出頻率、衰減值。
正弦波輸出幅度 | ≥10V |
輸出阻抗 | 50Ω |
失真度 | <1%(0.1HZ-- 1KHz) |
頻率范圍 | 0.1HZ~3MHz,采用鍵盤直接輸入數字設定頻率 |
輸出幅度 | 電位器調節,正弦波輸出具有20db,40db衰減 |
方波占空比 | 可調, 調節范圍:1%-99%調節;方波和三角波采用TTL電平輸出。 |
頻率計最高測量范圍 | 20MHz,自動換檔 |
3、儀表、受控源功能板
3.1 智能交流數字電壓表
交流數字電壓表1只,采用美國模擬器件公司生產的新型高性能RMS真有效值轉換器,配以高速MPU單元設計而成,通過鍵控、數顯窗口實現人機對話功能控制模式。具有自動與手動量程,測量范圍:0-500V,頻率范圍:10Hz-20Hz。手動量程為:10V、100V、500V。測量精度為0.5級。具有數據存儲與查詢功能。
3.2智能交流數字電流表
交流數字電流表1只,采用美國模擬器件公司生產的新型高性能RMS真有效值轉換器,配以高速MPU單元設計而成,通過鍵控、數顯窗口實現人機對話功能控制模式。具有自動與手動量程,測量范圍:0-5A,頻率范圍:10Hz-20Hz。手動量程為:100mA、1A、5A。測量精度為0.5級。具有數有數據存儲與查詢功能。
3.3 直流數顯電壓表一只,采用ICL公司高性能AD轉換器配以高速MPU單元設計而成,通過鍵控、數顯窗口實現人機對話功能控制模式。具有自動與手動量程,測量范圍:0-200V。手動量程為:2V、20V、200V。測量精度為0.5級。具有數據存儲與查詢功能。具有超量程報警、指示及切斷總電源等功能。
3.4 直流數顯毫安表一只,采用ICL公司高性能AD轉換器配以高速MPU單元設計而成,通過鍵控、數顯窗口實現人機對話功能控制模式。具有自動與手動量程,測量范圍:0-2000mA。手動量程為:20mA、200mA、2000mA。測量精度為0.5級。具有數據存儲與查詢功能。具有超量程報警、指示及切斷總電源等功能。
3.5 受控源CCVS、VCCS兩路:打開電源開關,CCVS、VCCS兩路受控源即可工作,通過適當的連接,即可獲得VCVS、CCCS受控源的功能。此外,還設有±12V兩路直流穩壓電源,并有發光管指示。
4、控制屏掛置掛件的具體方法
控制屏正面右邊設有一個74×48.5cm2 的大凹槽,能容納兩個大掛箱和一個小掛箱。凹槽上、下邊各設有六個螺柱,左右兩邊掛置大的掛箱,中間掛置小的掛箱。掛箱與控制屏采用螺母固定,易于裝卸和運輸。
(二)SBDG-02實驗桌:實驗桌為鐵質雙層亞光密紋噴塑結構,桌面為防火、防水、耐磨高密度板;左右設有兩個大抽屜(帶鎖),用于放置工具及資料。右邊設有放置示波器用的可拆卸擱板。
(三)實驗組件掛箱
1、SBDG-03電路基礎實驗箱:提供基爾霍夫定律(可設置三個典型故障點)、疊加原理(可設置三個典型故障點)、戴維南定理、諾頓定理、二端口網絡、互易定理、R、L、C串聯諧振電路(L用空心電感)、R、C串并聯選頻電路及一階、二階動態電路等實驗。各實驗器件齊全,實驗單元隔離分明,實驗線路完整清晰,驗證性實驗與設計性實驗相結合。
2、SBDG-04交流電路實驗箱:提供單相、三相負載電路、日光燈、變壓器、互感器及電度表等實驗。負載為三個完全獨立的燈組,可連接成Y或△兩種三相負載線路,每個燈組均設有三個并聯的白熾燈羅口燈座(每組設有三個開關控制三個負載并聯支路的通斷),可插60W以下的白熾燈九只,各燈組設有電流插座;日光燈實驗器件有30W整流器、電容器(1uF/500V、2.2uF/500V、4.7uF/500V)、啟輝器及短接按鈕;互感線圈一組,實驗時臨時掛上,兩個空心線圈L1 、L2 裝在滑動架上,可調節兩個線圈間的距離,并可將小線圈放到大線圈內,配有大、小鐵棒各一根及非導磁鋁棒一根;電度表一只,規格為220V、3/6A,實驗時臨時掛上,其電源線、負載線均已接在電度表接線架的接線柱上,實驗方便;鐵芯變壓器一只(50VA、36V/220V),原副邊均設有保險絲便于電流的測試,可進行變壓器原、副繞組同名端判斷及變壓器應用等實驗。
3、SBDG-05元件箱:設有三組高壓電容(每組1uF/500V、2.2uF/500V 、4.7uF/500V高壓電容各一只),用以改變功率因數實驗;提供實驗所需的各種元件,如電阻、二極管、發光管、穩壓管、電位器及12V燈泡等,還提供十進制可調電阻箱,阻值為0~99999.9Ω/2W。
★4、SBDG-06單相智能功率、功率因數表
1)功率測量精度1.0級,功率因數測量范圍0.3-1.0,電壓電流量程為450V和5A。
2)2.7寸TFT液晶屏顯示有功功率、功率因數、電壓、電流、負載類型,具有超量程提示功能。
3)負載類型:L、R、C。
4)測量精度:±0.5%+2。
5)抽樣率:5次/秒
6)工作溫度范圍:-20℃~+50℃。
7)上位機具有實時監視及關斷功能。
8)儀表采用現代化技術,液晶中文顯示,具備智能化數字化,具備人機界面,通過按鍵能夠對儀表進行設置操作,量程自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程保護、短路保護等功能。硬件部分整體性強,集成度高,采用表貼工藝制作,工業塑料外殼,面板嵌入安裝,使用穩定,容易更換和升級維護。
★5、SBDG-09真有效值交流數字毫伏表
1)測量范圍:0.2mV~600V, 設置200mV、2V、20V、200V、600V五檔量程,具有量程自動切換,超量程自動報警功能。
2)2.7寸TFT液晶屏顯示四位測量值。
3)測量精度:±0.5%+5。
4)頻率范圍:10Hz~600KHz。
5)輸入阻抗:1MΩ,輸入電容≤30pF。
6)抽樣率:5次/秒
7)工作溫度范圍:-20℃~+50℃。
8)上位機具有實時監視及關斷功能。
9)儀表采用現代化技術,液晶中文顯示,具備智能化數字化,具備人機界面,通過按鍵能夠對儀表進行設置操作,量程自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程保護、短路保護等功能。硬件部分整體性強,集成度高,采用表貼工藝制作,工業塑料外殼,面板嵌入安裝,使用穩定,容易更換和升級維護。
6、SBDG-10受控源(四路)、回轉器、負阻抗變換器:提供流控電壓源CCVS、壓控電流源VCCS、壓控電壓源VCVS、流控電流源CCCS、回轉器及負阻抗變換器等實驗模塊。四組受控源、回轉器、負阻抗變換器均采用標準網絡符號。
7、ZG-1500模擬數電實驗系統
數字部分
1)16路開關量輸入并顯示電路,輸入端帶保護功能。
2)16路開關量輸出電路,輸出標準TTL高電平和TTL低電平,輸出端自帶顯示電路,直觀顯示開關量的輸出狀態,同時輸出端帶保護功能。
3)6位七段LED共陽數碼顯示器,自帶CD4511 BCD碼譯碼電路。
4)四位BCD碼十進制碼撥碼開關組。
5)1位獨立共陽數碼管,1位獨立共陰數碼管,7個段和小數點全部引出并都設計有限流電阻。
6)喇叭和蜂鳴器驅動控制電路各1個,并帶有音響輸出設備。
7)三狀態邏輯筆測試電路:分CMOS和TTL兩種電平測試方式,高電平紅燈亮,低電平綠燈亮,高阻黃燈亮。
8)設計有少些分立元件:電阻1個2K、3個5K、2個10K、1個15K、1個10K,電容1個0.01uF、2個0.1uF、1個3300pF、2個100uF,二極管2個1N4148,電位器1K/2K/10K/20K/47K/100K各1個。
9)設計有集成電路插座17個,其中6個14P、6個16P、1個20P、1個多功能鎖緊式插座,可插8P-40P集成電路。
模擬部分
配置固定電路實驗模塊4個,模塊尺寸291×118mm。
1)單管放大電路和射極跟隨器電路模塊:均以分立元件形式設計,有各種阻值電阻17個,電位器3個,三極管3個,二極管2個,電容6個,分立元件接插孔6組,測試孔1組。
2)負反饋兩級放大電路和差動放大電路模塊:實驗線路基本固定,只要少些接線就可以了,另設計了分立元件接插孔,6組測試孔1組。
3)橋式整流、濾波、三端集成穩壓電源和功率放大器模塊:實驗線路基本固定,只要少些接線就可以了,另設計了分立元件接插孔6組,測試孔1組。
4)運放電路實驗模塊:均以分立元件形式設計,有各種阻值電阻16個,電位器4個(2只10K/2只100K),穩壓管1個,二極管6個,電容7個,分立元件接插孔8組。測試孔1組。
★8、電子實訓創新教學與管理模塊-元器件檢測模塊
(1)印刷線路板為單層印刷電路板,印刷線路板厚度為2mm,每塊印刷線路板四個角上有4mm鏍絲固定孔。
(2)印刷線路板的正面印刷:正面用白底黑字清晰的繪制出器件符號。印刷線路板的反面制作:印刷線路板線寬3mm,器件裝在反面, 正面用鍍金接線孔引出。
(3)線路板固定在塑料密封盒口上,塑料密封盒底內貼一個寫有編號內容的無線射頻卡,手持式RFID讀卡器,除了要能讀寫無件盒的編號,還要能顯示出該元件盒的標準答案。
(4)元器件檢測元件為三極管、電解電容、二極管,晶閘管、單結晶體管檢測內容為器件類型、 管腳名及好壞的判斷,每塊檢測板在內部接線要有所差異,如三極管的E、B、C三個極任意接到編號為1、2、3的三個引出點上。
注:(5)RFID讀卡器為整個實驗室配置1套。
9、SBDG-15繼電接觸控制:提供中間繼電器二只,熱繼電器一只,熔斷器三只,轉換開關三只,按鈕一只,行程開關四只,信號燈、保險絲座各一只。各器件的工作端子均已引到面板上,供實驗接線用。
10、SBDG-17繼電接觸控制:提供交流接觸器(線圈電壓380V)三只,熱繼電器一只,電子式時間繼電器(通電延 時, 工作電壓380V)一只,變壓器(220V/26V/6.3V)、整流電路、能耗制動電阻(10Ω/25W)各一組,帶燈按鈕(黃、綠、紅各一只)三只。將各器件的工作端子引到面板上,供實驗接線用。
11、虛實結合PLC可編程控制器實訓模塊:包含模擬量信號和開關量信號,能夠模擬工業現場的設備運行狀態。提供三層電梯、自動售貨機、機械手、自動門、天塔之光、全自動洗衣機、自動成型機、紅綠燈、裝配流水線、四路搶答器、音樂噴泉、軋鋼機、郵件分揀、物料分揀、多級傳輸帶、汽車電路控制、機床PLC改造控制、隧道監控等模擬控制實訓(不少于36實訓模塊),指示燈采用貼片雙色LED,面板采用3D立體彩色搭配設計,使模擬對象更直觀立體,開關采用自復位兼自鎖一體設計使實訓能靈活實用,為適用各類PLC模塊具有輸入信號高低電平切換功能。
12、工業自動化數字孿生仿真軟件(正版)
軟件通過自動、手動和PLC控制三種模式再現了虛擬工業場景,3D場景的PLC實驗項目和36個PLC虛實結合控制實訓模塊一致,與各種PLC主機兼容。
13、PLC主機掛箱(S7-200smart系列SR40)1套
14、實驗連接線:根據不同實驗項目的特點,配備兩種不同的實驗聯接線,強電部分采用高可靠護套結構手槍插連接線(不存在任何觸電的可能),里面采用無氧銅抽絲而成頭發絲般細的多股線,達到超軟目的,外包丁晴聚氯乙烯絕緣層,具有柔軟、耐壓高、強度大、防硬化、韌性好等優點,插頭采用實芯銅質件外套鈹輕銅彈片,接觸安全可靠;弱電部分采用彈性鈹輕銅裸露結構聯接線,兩種導線都只能配合相應內孔的插座,不能混插,大大提高了實驗的安全及合理性。
七、裝置的主要優點及安全保護體系
1、三相四線制(或三相五線制)電源輸入,總電源由三相鑰匙開關控制,設有三相帶燈熔斷器作為斷相指示。
2、控制屏電源由接觸器通過起、停按鈕進行控制。
3、三相交流電源0~450V連續可調,單相交流電源0~250V連續可調,設有三相同軸聯動自耦調壓器(1.5KVA)一臺,可更好地滿足教學實驗要求。
4、屏上裝有電壓型漏電保護裝置,控制屏內或強電輸出若有漏電現象,即告警并切斷總電源,確保實驗進程安全。
5、屏上裝有一套電流型漏電保護器,控制屏若有漏電現象,漏電流超過一定值,即切斷電源。
6、屏上三相調壓器付邊設有一套過流保護裝置。調壓器輸出短路或所帶負載太大,電流超過設定值,系統即告警并切斷總電源。
7、測量儀表精度高,采用精密鏡面指針式(帶超量程告警)、數字化、智能化及人機對話模式,符合現代測量儀表發展方向。
8、各種電源及各種儀表均有可靠的保護功能。
9、實驗連接線及插座采用不同的結構,使用安全、可靠、防觸電。
八、總配表
序號 | 配置名稱 | 型號規格 | 單位 | 數量 | 備注 |
1 | 實驗屏 | SBDG-01 | 臺 | 1 |
|
2 | 實驗桌 | SBDG-02 | 臺 | 1 |
|
3 | 電工電拖實驗掛箱 | SBDG-03電路基礎實驗掛件 | 套 | 1 |
|
4 |
| SBDG-04交流電路實驗掛件 |
|
|
|
5 |
| SBDG-05元件箱 |
|
|
|
6 |
| SBDG-06單相智能功率、功率因數表 |
|
|
|
7 |
| SBDG-09真有效值交流數字毫伏表 |
|
|
|
8 |
| SBDG-10受控源(四路)、回轉器、負阻抗變換器 |
|
|
|
9 |
| SBDG-15繼電接觸控制 |
|
|
|
10 |
| SBDG-17繼電接觸控制 |
|
|
|
11 | PLC主機掛箱 | PLC主機掛箱(S7-200smart系列SR40) | 套 | 1 |
|
12 | PLC實訓模塊 | 包含模擬量信號和開關量信號,能夠模擬工業現場的設備運行狀態。提供三層電梯、自動售貨機、機械手、自動門、天塔之光、全自動洗衣機、自動成型機、紅綠燈、裝配流水線、四路搶答器、音樂噴泉、軋鋼機、郵件分揀、物料分揀、多級傳輸帶、汽車電路控制、機床PLC改造控制、隧道監控等模擬控制實訓(不少于36實訓模塊),指示燈采用貼片雙色LED,面板采用3D立體彩色搭配設計,使模擬對象更直觀立體,開關采用自復位兼自鎖一體設計使實訓能靈活實用,為適用各類PLC模塊具有輸入信號高低電平切換功能。 | 套 | 1 |
|
13 | 工業自動化數字孿生仿真軟件(正版) | 采用單片機技術,具備多路數字量輸入輸出、模擬量輸入輸出,有通訊接口與電腦相連,通過內置協議與上位機中虛擬仿真教學軟件實時通訊,實現數據采集和對外控制等操作。具有RS232通信接口或USB通信接口、24路開關量輸入接口及指示、24路開關量輸出接口及指示、4路模擬量輸入接口、4路模擬量輸出接口、系統協同傳感器模塊將動作信號反饋給上位機仿真軟件中的虛擬對象模型,虛擬對象模型給出反饋信號,PLC等智能控制器根據信號執行相應的輸出操作,以此反應整個系統執行動作過程。能在具有物理屬性的3D環境中進行虛擬設備的仿真調試。具有高度的人機交互性,通過虛擬對象進行各種與實際環境中相1同的操作。軟件通過自動、手動和PLC控制三種模式再現了虛擬工業場景,3D場景的PLC實驗項目和本設備36個PLC虛實結合控制實訓模塊一致: 三層電梯控制 自動售貨機 機械手 自動門 天塔之光 全自動洗衣機 自動成型機 紅綠燈 裝配流水線 四路搶答器 音樂噴泉 軋鋼機 郵件分揀 物料分揀 多級傳輸 八段碼顯示 多種液體混合 雙面銑床 電鍍槽 交流電機正反轉控制 小車運動 攪拌站 汽車燈光控制 汽車火花塞點火控制 加工中心控制 隧道監控 自動扶梯 CA6140普通車床PLC改造控制 X62W萬能銑床PLC改造控制 T68臥式鏜床PLC改造控制 M7120平面磨床PLC改造控制 Z3050搖臂鉆床PLC改造控制 電動葫蘆PLC改造控制 Z35搖臂鉆床PLC改造控制 M1432A萬能外圓磨床PLC改造控制 | 套 | 1 |
|
14 | PLC編程電纜 |
| 根 | 1 |
|
15 | PLC實驗導線 |
| 套 | 1 |
|
16 | 數電、模電實驗箱 | 數字電路、模擬電路實驗系統 | 套 | 1 |
|
17 | 三相交流電機 | 380V/180W | 只 | 2 |
|
18 | 絕緣皮 |
| 塊 | 1 |
|
19 | 凳子 | 鋼木結構 | 張 | 2 |
|
20 | 高可靠護套結構手槍插式實驗連接線 |
| 套 | 1 | 每套40根 |
21 | 電流測量插頭線 |
| 根 | 1 |
|
22 | 指導書 |
| 套 | 1 |
|
23 | 配套教學資源 | 購買10臺以下無此項配置 | 套 | 共1 | 附 |
